X10 SM10 Univerzálny vysielač

SM10 Univerzálny X10 vysielač "Power Flash Interface" SM10 je určený na ovládanie modulov X10 cez vstupné svorky pomocou napätie (U = 6-18 V) alebo skratom na vstupných svorkách (R = 0 ohmov). Pri zopnutí / rozopnutí posiela signály On/Off (zapnúť / vypnúť) k modulom X10 nastavených na rovnakú Adresu systému X-10 a ovláda osvetlenie špeciálnymi signály (viď popis ďalej). Pomocou týchto funkcií je možné spínať moduly X10 aj prostredníctvom externých zariadení - EZS, EPS, senzory teploty / svitu / vlhka, atď ..

Pripojenie k nejakému systému alarmu umožní zapnutie svetiel pri aktivácii alarmu - má 3 prevádzkové režimy (Módy):

Mód 1
SM10 zapína všetky stmievacia moduly (Lamp Moduly) umiestnené na rovnakej adrese HOUSE CODE a moduly umiestnené na rovnakom UNIT CODE (napr. Stereo pripojené cez spínací modul AM12). Pri odopnutí digitálneho vstupu sa vypne zariadenie s rovnakým UNIT CODE, všetky svetlá zostávajú ďalej svietiť až do resetace pomocou stlačenia tlačidla na prednej strane modulu "ALL UNITS OFF" (všetky zariadenia vypnúť) alebo resetace iným ovládačom. Použitie napr. Pri alarmu.

Mód 2
SM10 prerušovane zapína všetky stmievacia moduly (Lampové Moduly) umiestnené na rovnakej adrese "HOUSE CODE". Pri odopnutí digitálneho vstupu zostávajú všetky svetlá ďalej svietiť až do resetace pomocou stlačenia tlačidla na prednej strane modulu "ALL UNITS OFF" (všetky zariadenia vypnúť) alebo resetace iným ovládačom.

Mód 3
SM10 zapína všetky moduly umiestnené na rovnakej adrese "HOUSE a UNIT CODE". Pri odopnutí digitálneho vstupu sa tieto moduly vypnú.

Montáž Power Flash Interface SM10 spočíva v zasunutí modulu do sieťovej zásuvky 230V/50Hz, pripojenie ovládacích kontaktov (napr. Výstup z EZS, zosilňovač, magnetického kontaktu, snímače pohybu, senzora svitu ...), nastavenie adresy ovládaného modulu (modulov), nastavenie druhu vstupu a nastavenie módu výstupu.

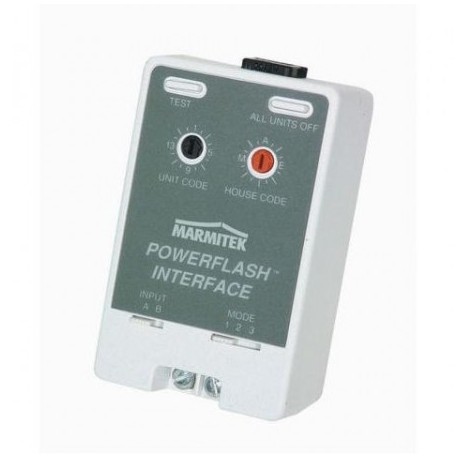

Na prednej strane modulu sú sústredené všetky nastavovacie a ovládacie prvky: prepínač domového kódu "HOUSE CODE (A- P)", prepínač kódu modulu "UNIT CODE (1-16)", dvojpolohový prepínač INPUT (vstupný svorka A/B), trojpolohový prepínač MODE (1-2-3), tlačidlo TEST a vypínacie tlačidlo "ALL UNITS OFF".

Typické aplikácie
V prípade aktivácie existujúceho alarmu rozsvietia všetky svetlá v dome a spustí napr. Stereo. Ak nemáte nainštalovaný poplachový systém, modul SM10, pripojený priamo k dvernému / okennému magnetickému snímaču, rozsvietia v prípade neoprávneného otvorenia okien či dverí, všetky svetlá v dome na nastavenej adrese. Power Flash Interface SM10 je možné spínať senzory: akýmkoľvek senzorom - spustiť zvuk audio techniky, spusteným alarmom - aktivovať príslušné zariadenia pre odehnání zlodeja, fotobunkou - rozsvietiť osvetlenie pri zotmení, detektorom pohybu - rozsvietiť, keď niekto vstúpi do izby, mikrofónom - zapnúť svetlá alebo zariadenia v prípade hluku spôsobeného zlodejom, senzorom vlhka - na spustenie alarmu, pokiaľ dôjde k zaplaveniu suteréne, otváračom garážových brán - zopne svetla, keď otvárate garáž, atď. SM10 možno tiež použiť na snímanie stavu zariadenia a túto informáciu potom vyhodnotiť, napr. v univerzálnym počítačovom interface CM15 systému X10.
