X10 SM10 Univerzální vysílač

SM10 Univerzální X10 vysílač "Power Flash Interface" SM10 je určený k ovládání modulů X10 přes vstupní svorky pomocí napětí (U = 6-18 V) nebo zkratem na vstupních svorkách (R = 0 ohmů). Při sepnutí / rozepnutí posílá signály  On / Off ( zapnout / vypnout ) k modulům X10 nastavených na stejnou Adresu systému X-10 a ovládá osvětlení speciálními signály (viz popis dále). Pomocí těchto funkcí je možné spínat moduly X10 i prostřednictvím externích zařízení - EZS, EPS, senzory teploty/ svitu/ vlhka, atd..

Připojení k nějakému systému alarmu umožní zapnutí světel při aktivaci alarmu - má 3 provozní režimy (Módy):

Mód 1
SM10 zapíná všechny stmívací moduly (Lamp Moduly) umístěné na stejné adrese HOUSE CODE a moduly umístěné na stejném UNIT CODE (např. stereo připojené přes spínací modul AM12). Při odepnutí digitálního vstupu se vypne zařízení se stejným UNIT CODE, všechna světla zůstávají dále svítit až do resetace pomocí stisku tlačítka na přední straně modulu "ALL UNITS OFF" (všechna zařízení vypnout) nebo resetace jiným ovladačem. Použití např. při alarmu.

Mód 2
SM10 přerušovaně zapíná všechny stmívací moduly (Lampové Moduly) umístěné na stejné adrese "HOUSE CODE". Při odepnutí digitálního vstupu zůstávají všechna světla dále svítit až do resetace pomocí stisku tlačítka na přední straně modulu "ALL UNITS OFF" (všechna zařízení vypnout) nebo resetace jiným ovladačem.

Mód 3
SM10 zapíná všechny moduly umístěné na stejné adrese "HOUSE a UNIT CODE". Při odepnutí digitálního vstupu se tyto moduly vypnou.

Montáž Power Flash Interface SM10 spočívá v zasunutí modulu do síťové zásuvky 230V/50Hz, připojení ovládacích kontaktů (např. výstup z EZS, zesilovač, magnetického kontaktu, čidla pohybu, senzoru svitu...), nastavení adresy ovládaného modulu (modulů), nastavení druhu vstupu a nastavení módu výstupu.

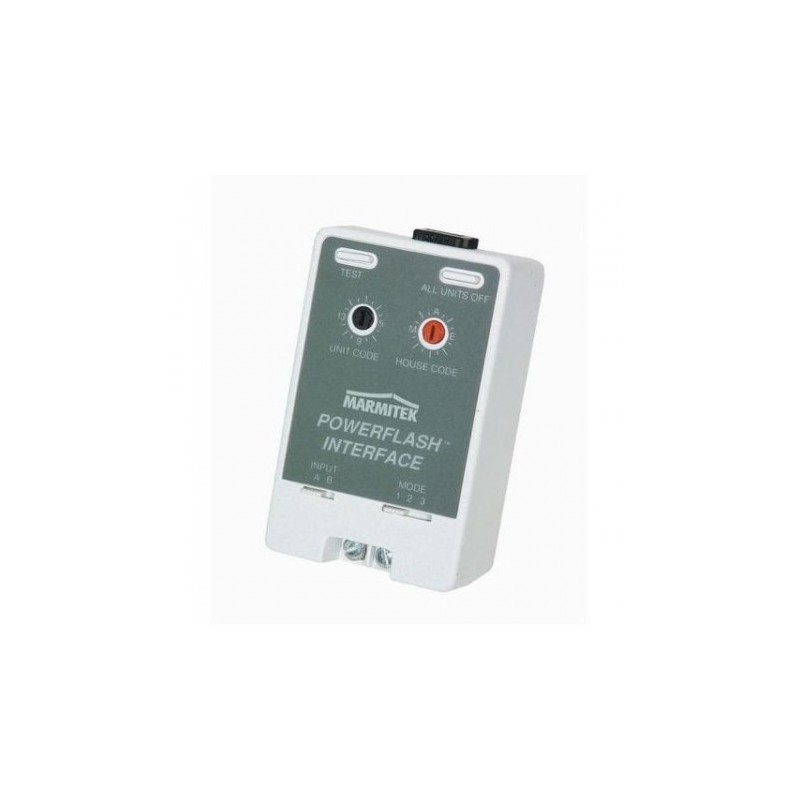

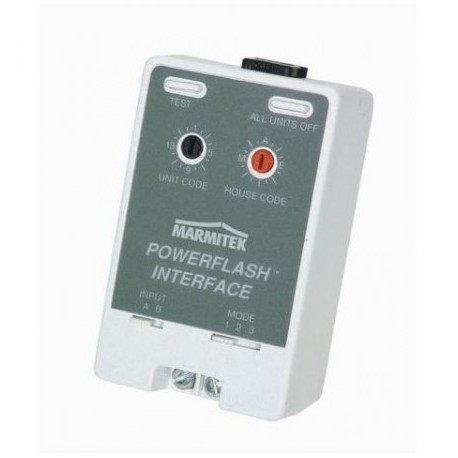

Na přední straně modulu jsou soustředěny veškeré nastavovací a ovládací prvky: přepínač domovního kódu "HOUSE CODE (A- P)", přepínac kódu modulu "UNIT CODE (1-16)", dvoupolohový přepínač INPUT (vstupní svorka A/B), třípolohový přepínač MODE (1-2-3), tlačítko TEST a vypínací tlačítko "ALL UNITS OFF".

Typické aplikace
V případě aktivace stávajícího alarmu rozsvítí všechna světla v domě a spustí např. stereo. Pokud nemáte nainstalován poplašný systém, modul SM10, připojený přímo k dveřnímu/okennímu magnetickému čidlu, rozsvěcí v případě neoprávněného otevření oken či dveří, všechna světla v domě na nastavené adrese. Power Flash Interface SM10 je možné spínat senzory: jakýmkoliv senzorem - spustit zvuk audio techniky, spuštěným alarmem - aktivovat příslušná zařízení pro odehnání zloděje, fotobuňkou - rozsvítit osvětlení při setmění, detektorem pohybu - rozsvítit, když někdo vstoupí do pokoje, mikrofonem - zapnout světla nebo zařízení v případě hluku způsobeného zlodějem, senzorem vlhka - ke spuštění alarmu, pokud dojde k zaplavení suterénu, otvíračem garážových vrat - sepne světla, když otevíráte garáž, atd. SM10 lze také použít ke snímání stavu zařízení a tuto informaci poté vyhodnotit, např. v univerzálním počítačovém interface CM15 systému X10.
