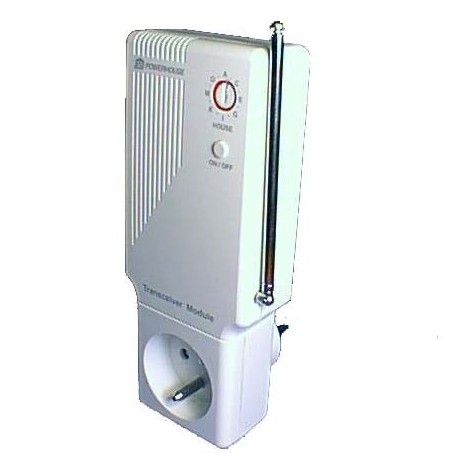

X10 TM12 Transceiver

Kód skladu TM12

Typ: Nový produkt

Modul s RF přijímačem pro dálkové ovládače X10
Přenáší příkazy X-10 z RF dálkových ovládačů po elektrickém vedení
Interní spínací jednotka pro ovládání spotřebičů do 13 A
Může ovládat až 16 adres systému X10

Více informací

Parametry

Napájení	230 VAC (+10% -15%) / 50 Hz
Proudový odběr	≤ 20 mA kapacitní
Spínaný výkon	13 A
Vysílá X-10 povely	On, Off, Dim, Bright, All units Off, All Lights On, All Lights Off, Status Request
Reaguje na X-10 povely	On, Off, Dim, Bright, All units Off, Status Request, RF commands
X-10 Powerline	1 impuls v 0°, 60° a 120° (120 kHz ± 2 kHz / 2.5 Vpk-pk)
RF frekvence	433,92 MHz
Rádiový dosah	15-30 m (přes zdi nebo strop) nebo až 100 m ve volném prostoru
Provozní teplota	-10°C až 50°C
Rozměry	65 x 160 x 33 mm
Homologace	CE

Více informací

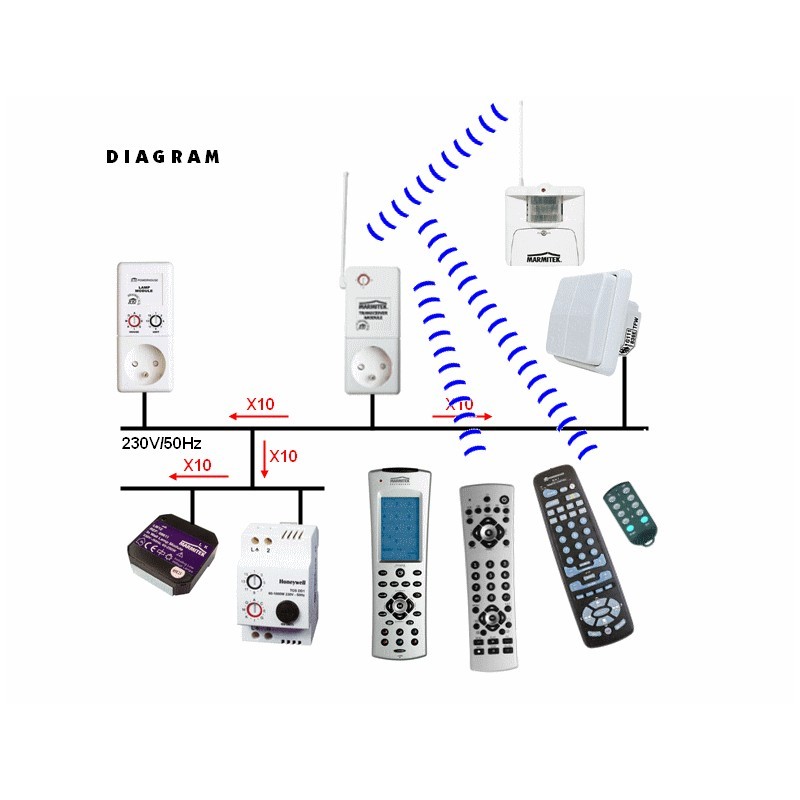

Transceiver TM12 je radíový přijímač, který je nezbytný pro použití bezdrátových dálkových ovládačů X10, nástěnných RF spínačů X10 nebo bezdrátových senzorů X10. Transceiver TM12 přijímá rádiové signály (povely) a přenáší je v podobě řídícího signálu X-10 do elektrického rozvodu 230V/50Hz, kterým se šíří k instalovaným modulům X10. Transceiver TM12 může ovládát až 16 adres Unit Code 1-16 systému X-10 v v nastaveném House Code A-P ( domovním kódu ).

Transceiver TM12 zároveň pracuje jako dálkově ovládaný zásuvkový modul pro spínání On / Off (zapnuto / vypnuto) osvětlení a ostatních el. spotřebičů do 13A připojených do zásuvky na přední straně modulu.

Světlo nebo jiný spotřebič připojený k Transceiveru TM12 je možno ovládat bezdrátově všemi RF dálkovými ovladači X10, nebo po elektrickém vedení 230V/50Hz prostřednictvím technologie X-10, případně místně tlačítkem On/Off umístěném na přední straně modulu. Adresa modulu TM12 je pevně nastavena na Unit Code 1 v každém domovním kódu.

Transceiver TM12 reaguje na standardní X10 příkazy All Units Off (všechna zařízení vypnout), z kteréhokoliv RF dálkového ovladače nebo X10 vysílače nastaveného na stejný House Code (domovní kód), bez ohledu na Unit Code (číselný kód), nebo na ovládání individuálními příkazy On, Off (zapnout, vypnout).

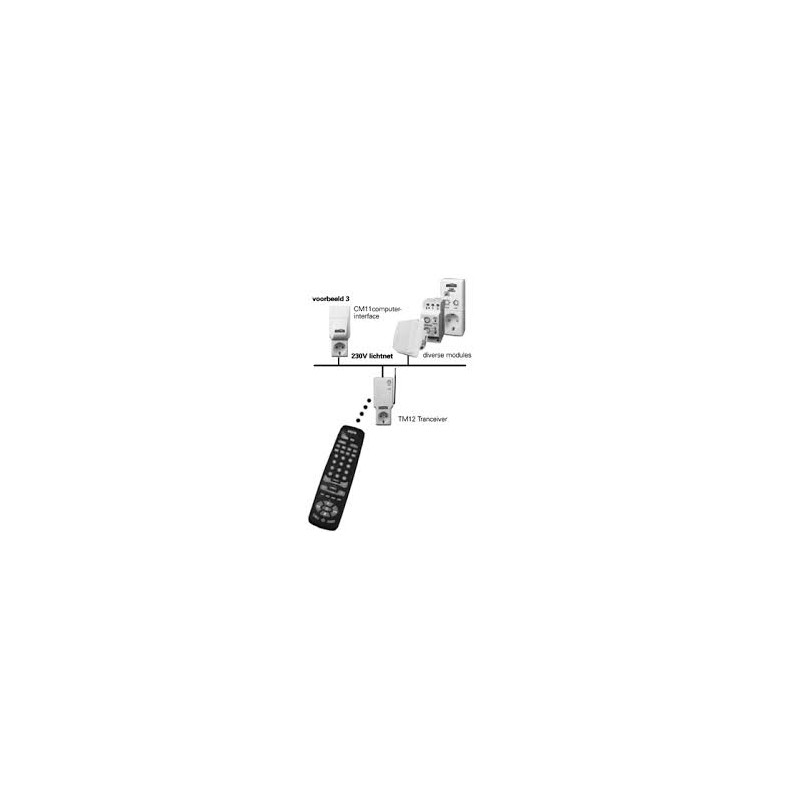

Transceiver TM12 odpovídá na příkaz STATUS (např. z Počítačového interface CM15) zda je relé modulu v sepnutém či rozepnutém stavu.
