X10 AD10 Wyłącznik na szynę DIN

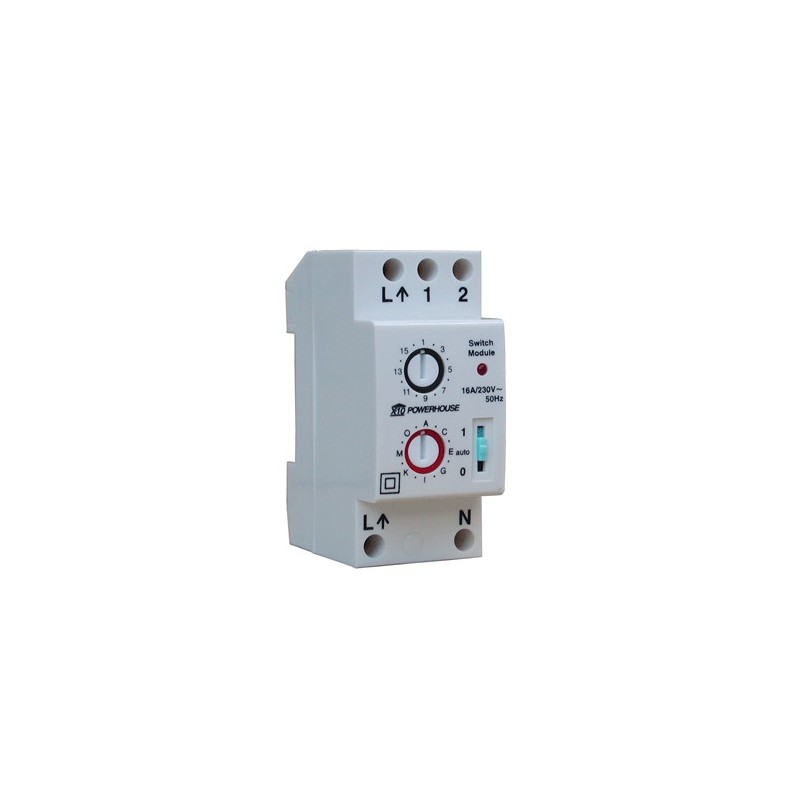

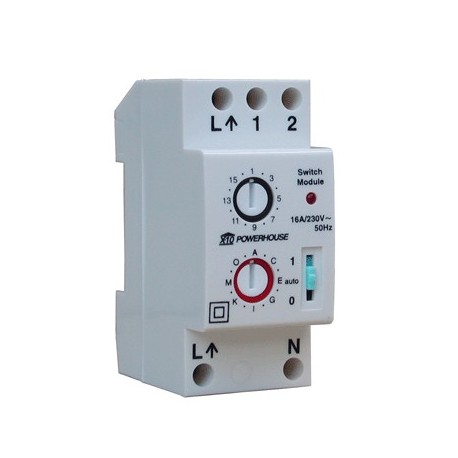

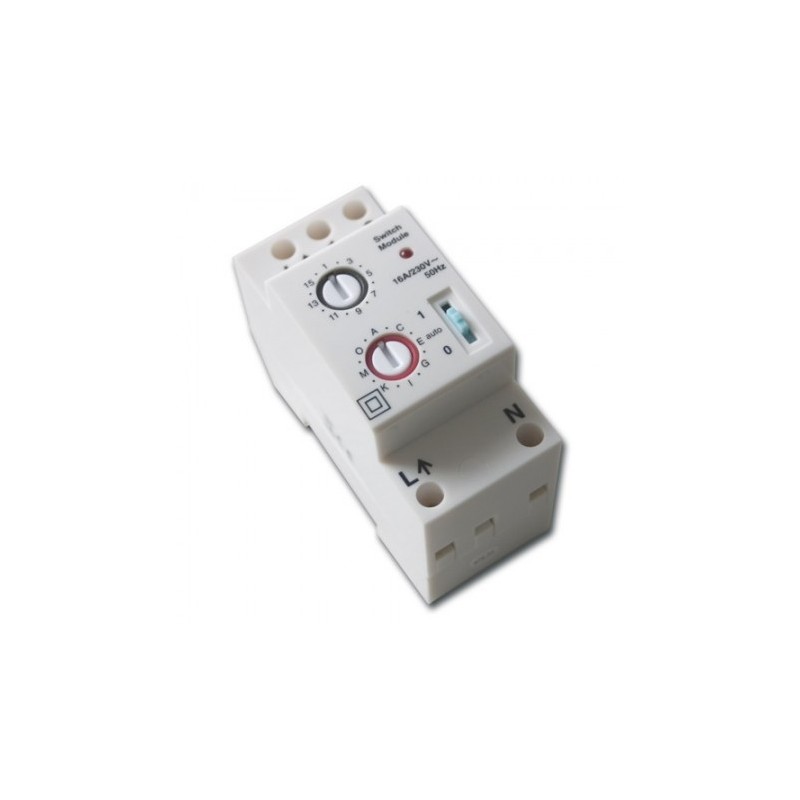

X10 Wyłącznik AD11 do montażu na szynę DIN jest zdalnie sterowany wyłącznik, przeznaczony do włączania (funkcje włącz/wyłącz oznaczone jako "On/Off" ) oświetlenia i innego odbiornika elektrycznego, podłączonego do sterowanej fazy.

X10 Wyłącznik AD11 do montażu na szynę DIN można sterować przy użyciu wszystkich zdalnych sterowników (pilotów) systemu X10. Przyjmuje polecenia X-10 wysyłane przez sterownik po sieci 230 V/50Hz. Ustawienie adresu modułu odbywa się przy użyciu przełączników umieszczonych na przedniej stronie modułu.

W połączeniu z Transceiver (TM12, CM15PRO itp.) może sterować modułów X10 z dowolnym X10 pilotem (UR24, KR22, SS13, etc.) i poprzez X10 TIP10RF mogą sterować modułami X10 nawet ze smartfona lub tabletu.

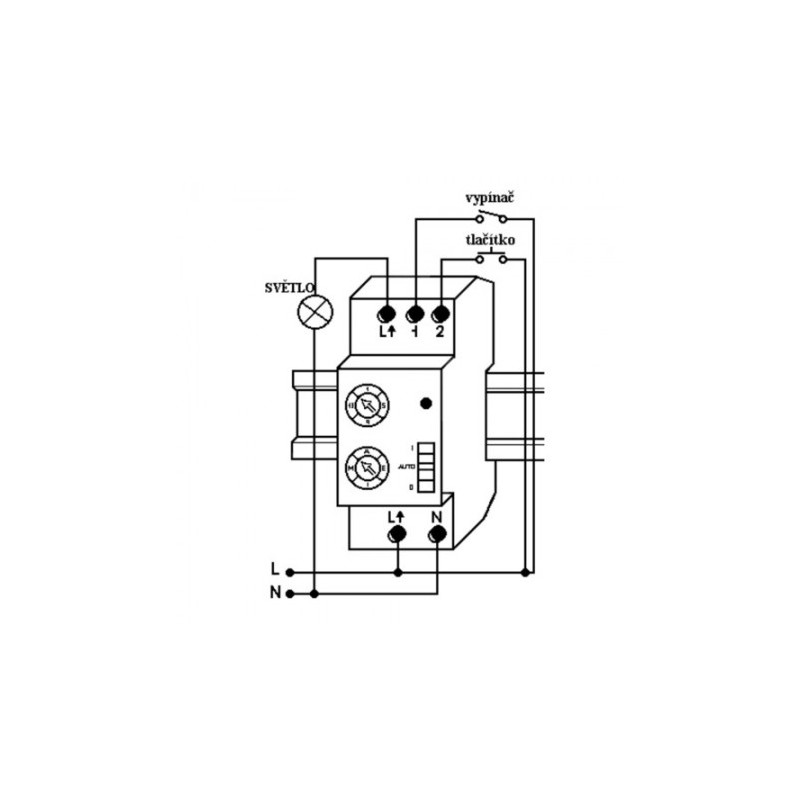

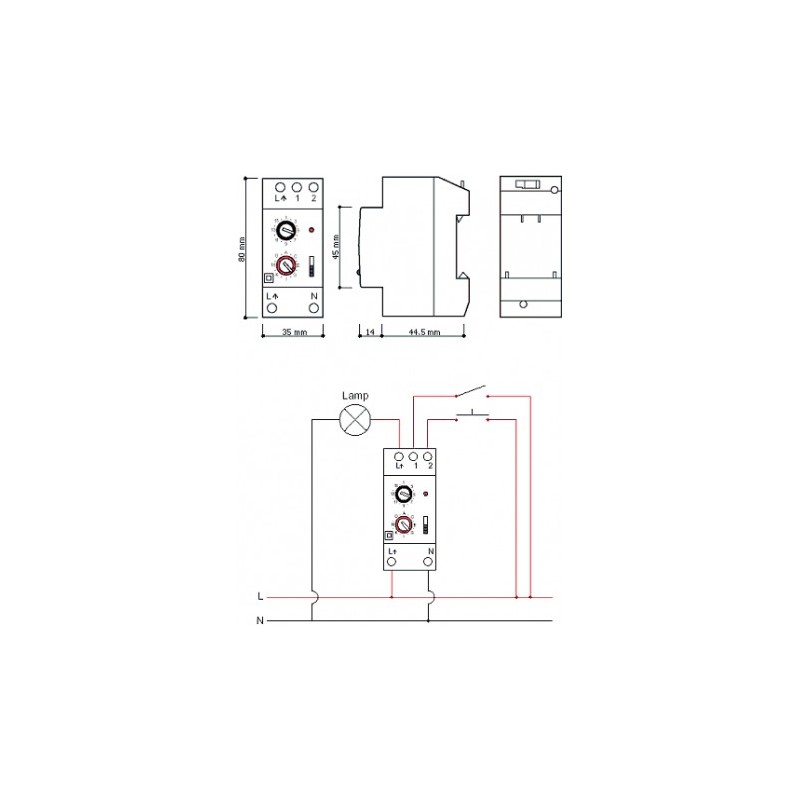

Urządzenie podłączone do modułu X10 AD11 może być też sterowane ręcznie wyłącznikiem impulsowym (dzwonkowym) podłączonym do modułu przy użyciu zacisku 2 (krótkie impulsy powodują włączenie, wyłączenie modułu On/Off). Przełączanie Modułu AD11 można wyłączyć (blok) z przełącznika podłączonym do modułu za pośrednictwem zacisku 1 (zob. Rysunek). Jeśli ten przełącznik jest włączony, nie można sterować zdalnie lub ręcznie wyłącznikiem impulsowym.

X10 Wyłącznik na szynę DIN AD11 odpowiada na standardowe komunikaty systemu X10 wszystkie urządzenia wyłącz "All Units Off" z dowolnego sterownika zdalnego systemu X10 nastawionego na ten sam House Code, bez względu na Unit Code, lub też na indywidualne sterowanie "On/Off" (włącz/wyłącz)
