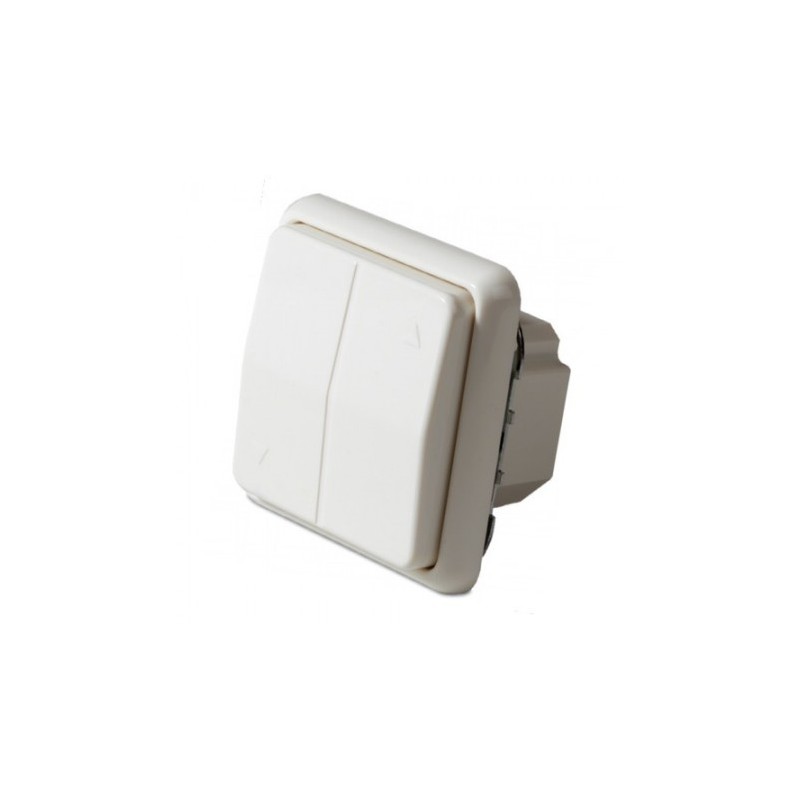

X10 AW10 Spínací modul do steny

X10 Spínací modul AW10 pre motáž do inštalačnej krabice pod omietku (namiesto bežného vypínača) pracuje ako diaľkovo ovládateľný spínač/vypínač, ktorý je určený pre spínanie On/Off (zapnuté / vypnuté) osvetlenie a ďalších el. spotrebičov do 10A.

Osvetlenie a iné el. zariadenie pripojené k modulu AW10 môžu byť diaľkovo spínané po silovom rozvode 230V / 50Hz prostredníctvom technológie X-10. Spínací modul AW10 vykonáva pokyny prijímanej prostredníctvom riadiacich signálov protokolu X-10, ktoré sú vysielané po fázovom vodiči riadiacimi jednotkami, PLC vysielačmi a ovládačmi kompatibilnými s X10.

V kombinácii s Transceiverom (TM12, CM15PRO, apod.), Môžete moduly X10 ovládať s akýmkoľvek X10 diaľkovým ovládačom (UR24, KR22, SS13 atď) a prostredníctvom X10 TIP10RF môžete moduly X10 ovládať aj zo smartphonu alebo tabletu.

Na identifikáciu modulu v sieti slúži tzv. Adresa, ktorá je určená kombináciou House Code A-P (domového kódu A až P) a Unit Code 1-16 (číselného kódu 1 až 16). Nastavovacie prvky pre nastavenie adresy sú umiestnené na prednej strane modulu.

X10 Spínač AW10 reaguje na štandardné X-10 príkazy All Units Off (všetky zariadenia vypnúť) z ktoréhokoľvek diaľkového ovládača alebo PLC vysielača X-10 nastaveného na rovnaký House Code, bez ohľadu na Unit Code, alebo na ovládanie individuálnymi príkazy On, Off (zapnúť , vypnúť).

Osvetlenie pod. Pripojené k spínaciemu modulu AW10 môže byť ovládané taktiež manuálne stlačením kolískového tlačidla modulu, alebo miestnym pulzným ovládaním z pripojeného tlačidla spínača (môžete pripojiť paralelne niekoľko spínačov) pripojeného k modulu pomocou svorky 2 (viď. Schéma). Spínanie On, Off (zapnúť, vypnúť) je realizované krátkymi impulzmi (vhodné napr. Pre schodiskové osvetlenie).
