X10 AW10 Spínací modul do zdi

X10 Spínací modul AW10 pro motáž do instalační krabice pod omítku (místo běžného vypínače) pracuje jako dálkově ovladatelný spínač/vypínač, který je určen pro spínání On/Off (zapnuto/vypnuto) osvětlení a dalších el. spotřebičů do 10A.

Osvětlení a jiné el. zařízení připojené k modulu AW10 mohou být dálkově spínané po silovém rozvodu 230V/50Hz prostřednictvím technologie X-10. Spínací modul AW10 vykonává pokyny přijímané prostřednictvím řídících signálů protokolu X-10, které jsou vysílané po fázovém vodiči řídícími jednotkami, PLC vysílači a ovladači kompatibilnímí s X10.

V kombinaci s Transceiverem (TM12, CM15PRO, apod.), můžete moduly X10 ovládat s jakýmkoliv X10 dálkovým ovladačem (UR24, KR22, SS13 atd) a prostřednictvím X10 TIP10RF můžete moduly X10 ovládat i ze smartphonu nebo tabletu.

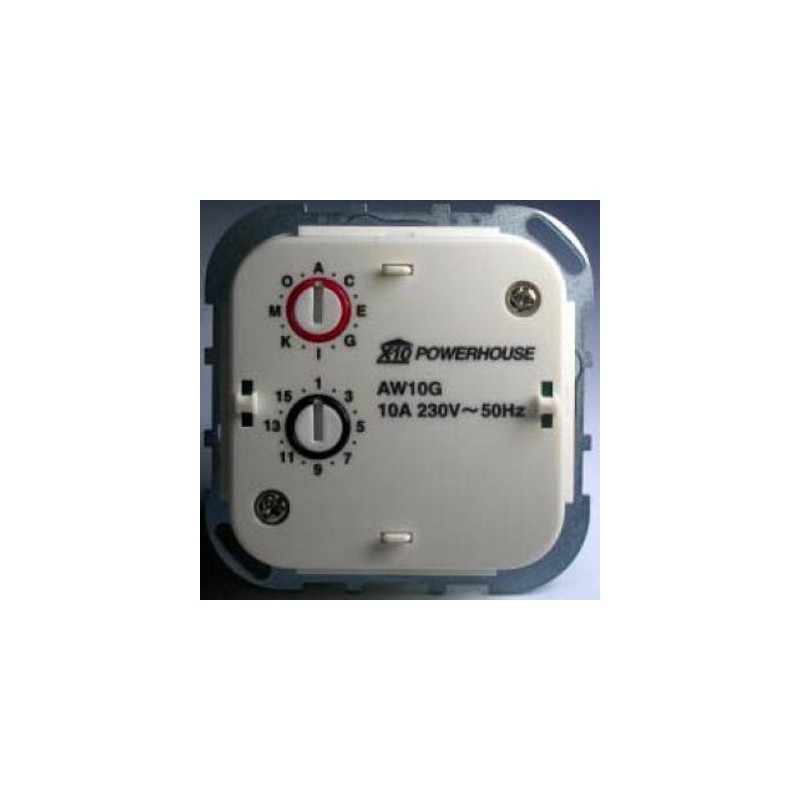

K identifikaci modulu v síti slouží tzv. Adresa, která je určena kombinací House Code A-P (domovního kódu A až P) a Unit Code 1-16 (číselného kódu 1 až 16). Nastavovací prvky pro nastavení adresy jsou umístěny na přední straně modulu.

X10 Spínač AW10 reaguje na standardní X-10 příkazy All Units Off (všechna zařízení vypnout) z kteréhokoliv dálkového ovladače nebo PLC vysílače X-10 nastaveného na stejný House Code, bez ohledu na Unit Code, nebo na ovládání individuálními příkazy On, Off (zapnout, vypnout).

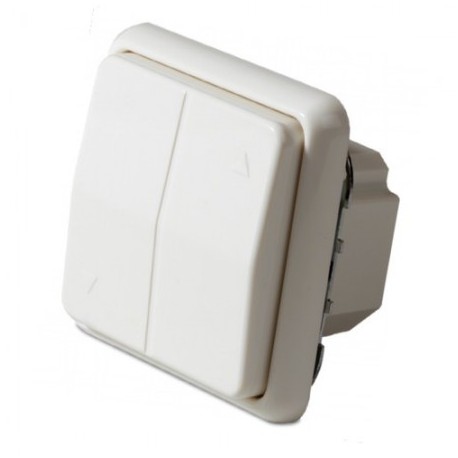

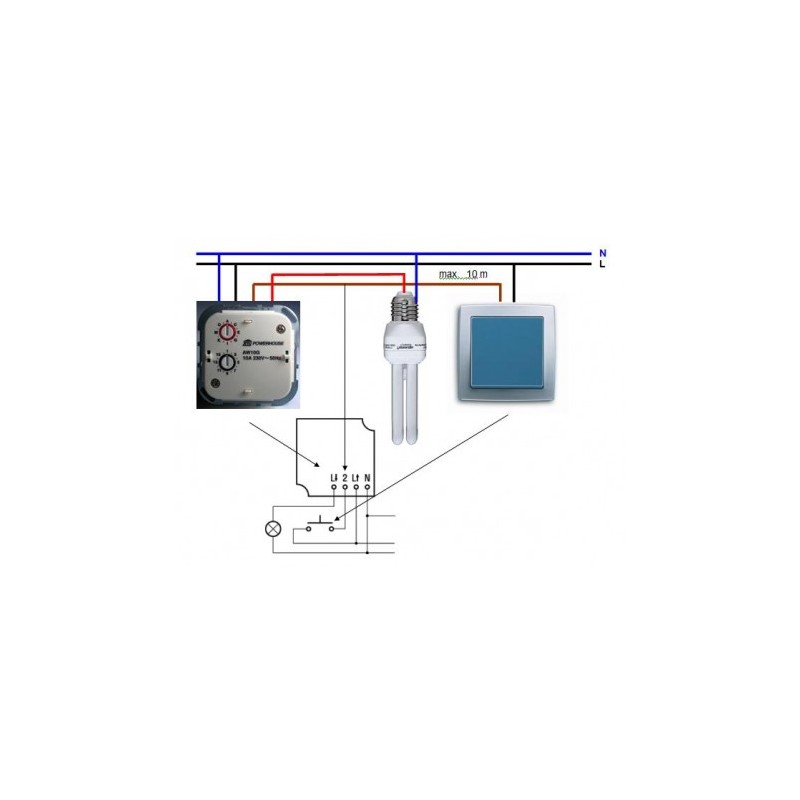

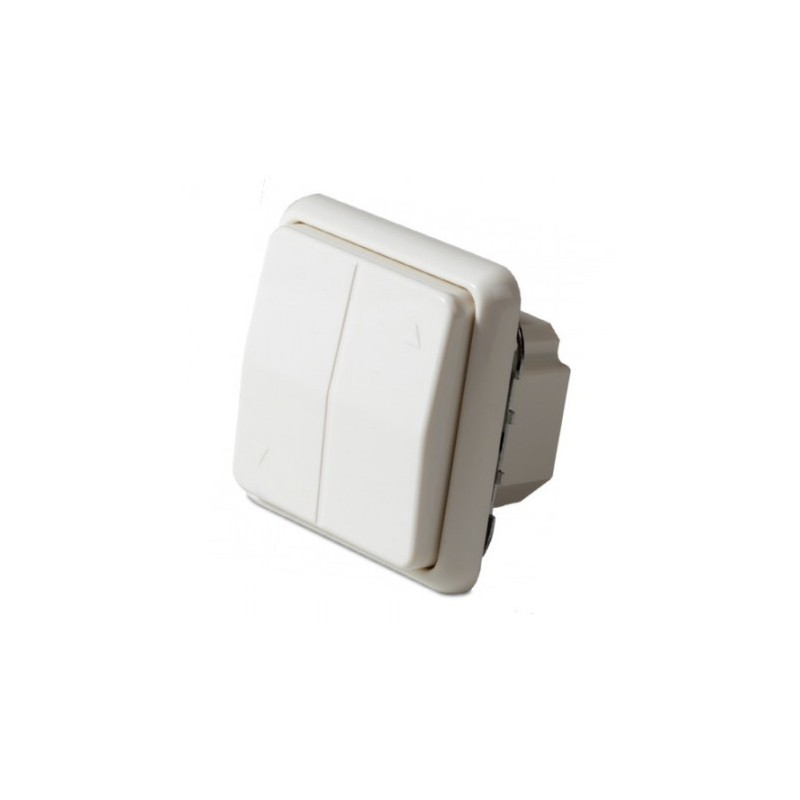

Osvětlení apod. připojené ke spínacímu modulu AW10 může být ovládáno taktéž manuálně stiskem kolébkového tlačítka modulu, nebo místním pulsním ovládáním z připojeného tlačítka spínače (můžete připojit paralelně několik spínačů ) připojeného k modulu pomocí svorky 2 (viz. schéma). Spínání On, Off (zapnout, vypnout) je realizováno krátkými impulsy (vhodné např. pro schodišťové osvětlení).
