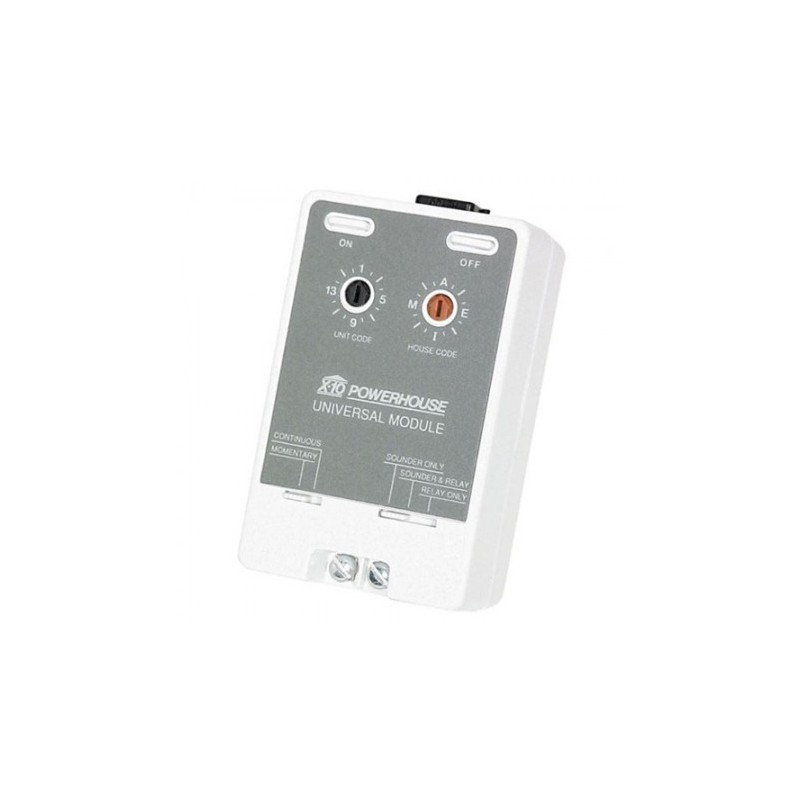

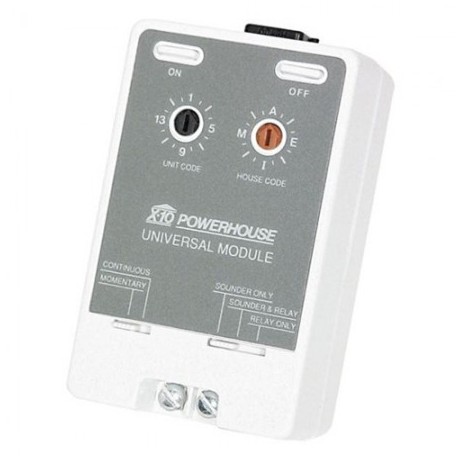

X10 UM7206 Univerzální modul

X10 Univerzální modul UM7206 obsahuje signalizační sirénku a výstupní spínací relé, které pracuje jako dálkově ovladatelný spínač / vypínač nízkonapěťových zařízení. Je určen pro spínání On/Off (zapnuto / vypnuto) elektrického zařízení připojeného na izolovaný spínací kontakt do 5A (do 24V DC, nebo do 30V AC).

Nízkonapěťové el. zařízení připojené k modulu UM7206 mohou být dálkově spínané po silovém rozvodu 230V/50Hz prostřednictvím technologie X-10. Univerzální modul UM7206 vykonává pokyny přijímané prostřednictvím řídících signálů protokolu X-10, které jsou vysílané po fázovém vodiči řídícími jednotkami, PLC vysílači a ovladači kompatibilními s X10.

V kombinaci s Transceiverem (TM12, CM15PRO, apod.), můžete moduly X10 ovládat s jakýmkoliv X10 dálkovým ovladačem (UR24, KR22, SS13 atd) a prostřednictvím X10 TIP10RF můžete moduly X10 ovládat i ze smartphonu nebo tabletu.

K identifikaci modulu v síti slouží tzv. Adresa, která je určena kombinací House Code A-P (domovního kódu A až P) a Unit Code 1-16 (číselného kódu 1 až 16). Nastavovací prvky pro nastavení adresy jsou umístěny na přední straně modulu.

Univerzální modul UM7206 reaguje na standardní X-10 příkazy All Units Off (všechna zařízení vypnout) z kteréhokoliv dálkového ovladače nebo PLC vysílače X10 nastaveného na stejný House Code, bez ohledu na Unit Code, nebo na ovládání individuálními příkazy On, Off (zapnout, vypnout).

Univerzální modul UM7206 se používá pro spínání nízkonapěťových el. zařízení (např. el. vrátný, topení, klimatizace, alarmu, zapínání ovladače sauny, zalévání zahrady, ovládání servomotorů pro rolety, vrata, atd..), nebo k připojení reproduktorů k audio zesilovači apod.

V módu "MOMENTARY" může v podstatě simulovat krátkodobý stisk tlačítka. Ideální načasování a spolupráci s dalšími moduly ovládání lze naprogramovat v kombinaci s řídící jednotkou PC interface CM15PRO nebo jinou kompatibilní se systémem X10.

Modul UM7206 lze ovládat i manuálně tlačítky na čelní straně modulu. Stiskem tlačítka "On" se modul sepne podle nastaveného Módu (pulsní / trvalý), stiskem tlačitka "Off" se modul vypne.
